Hazır çalışan makinadan sökülmüştür. Söküm sonrasında test yapılmamıştır.

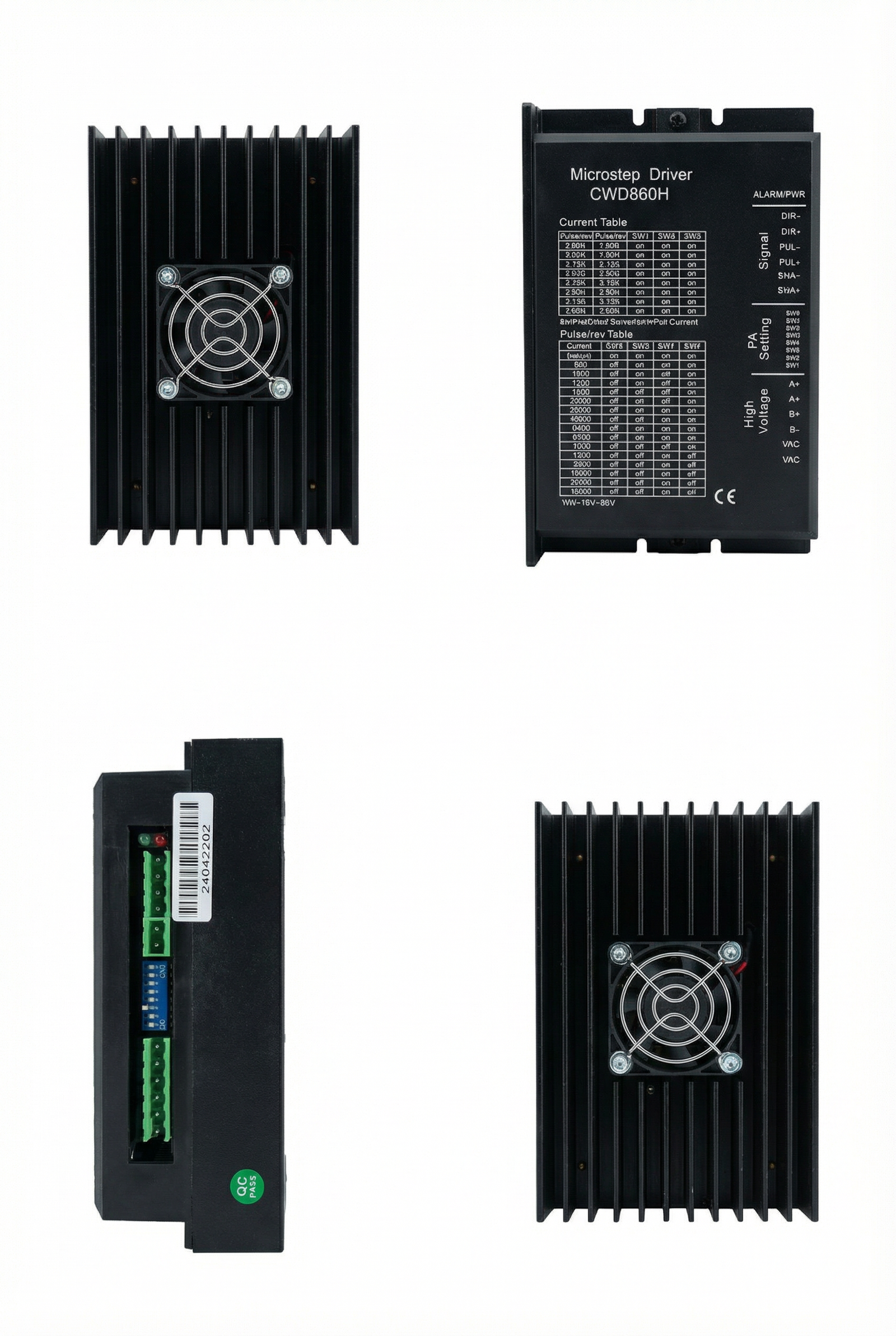

CWD860H Microstep Sürücü Nedir?
Bu cihaz, bir kontrolcüden (bilgisayar, PLC veya Arduino gibi) gelen düşük voltajlı açma işlemlerini alır ve bunları 2 fazlı adımlı motorları hareket eden katılımcılar için yüksek güçlü elektrik akımına ayırır. Üzerindeki büyük dalgalanmalar blok ve fan, yüksek akım sırasında oluşan ısıyı dağıtmak içindir.
Ne İşe Yarar?
-
Hassas Hareket Kontrolü: Motorun ne kadar mümkün olduğunu, hangi hız gücünü ve hangi yöne gideceğini belirler.
-
Vuruntuyu Azaltır: “Microstepping” özelliği sayesinde gençlik adım aralıklarını böler; bu da motorun daha hızlı, sessiz ve yüksek hızda çalışmasını sağlar.
-
Motoru Korur: Aşırı voltaj, düşük voltaj ve kısa devre gibi sürekliliğin motoru ve sistemi aboneliği alınır.
Öne Çıkan Özellikleri
Cihazın üzerindeki tablolardan ve teknik verilerinden anlaşılan temel özellikler:
-
Giriş Voltajı: $18text{V} – 80text{V AC}$ veya buna uygun DC voltajı aralığında çalışabilir (Yüksek voltaj kapasitesi motorun yüksek hızlarda tork kaybetmemesini sağlar).
-
Akım Aralığı: $2.0text{A}$ ile $7.2text{A}$ (Peak) arasında ayarlanabilir. (SW1, SW2 ve SW3 anahtarları ile motorunuza uygun akışta).
-
Microstep Çözünürlüğü: 400’den 40.000 adım/tur çözülene kadar ayarlanabilir. Bu, bir tam turu çok küçük parçalara bölerek aşırı derecede uzman kişilere olanak tanır.
-
Otomatik Düşürme: Motorun sağladığında ısıyı azaltma için akım otomatik olarak yarıya düşürme (SW4) özelliği vardır.
Bağlantı Terminalleri
-
Yüksek Gerilim Bölümü: Güç girişi ( $AC/AC$ veya $+/-$ ) ve Motor bağlantıları ( $A+, A-, B+, B-$ ).
-
Sinyal Bölümü: Kontrol kartından gelen sinyaller ( $PUL$ = Adım, $DIR$ = Yön, $ENA$ = Etkinleştirme).
-
DIP Switchler: Üzerindeki küçük anahtarlar (1’den 8’e kadar), akım mavisi ve adım sistemi tablodaki “on/off” işlemlerine göre yapılmasını sağlar.
