Açıklama

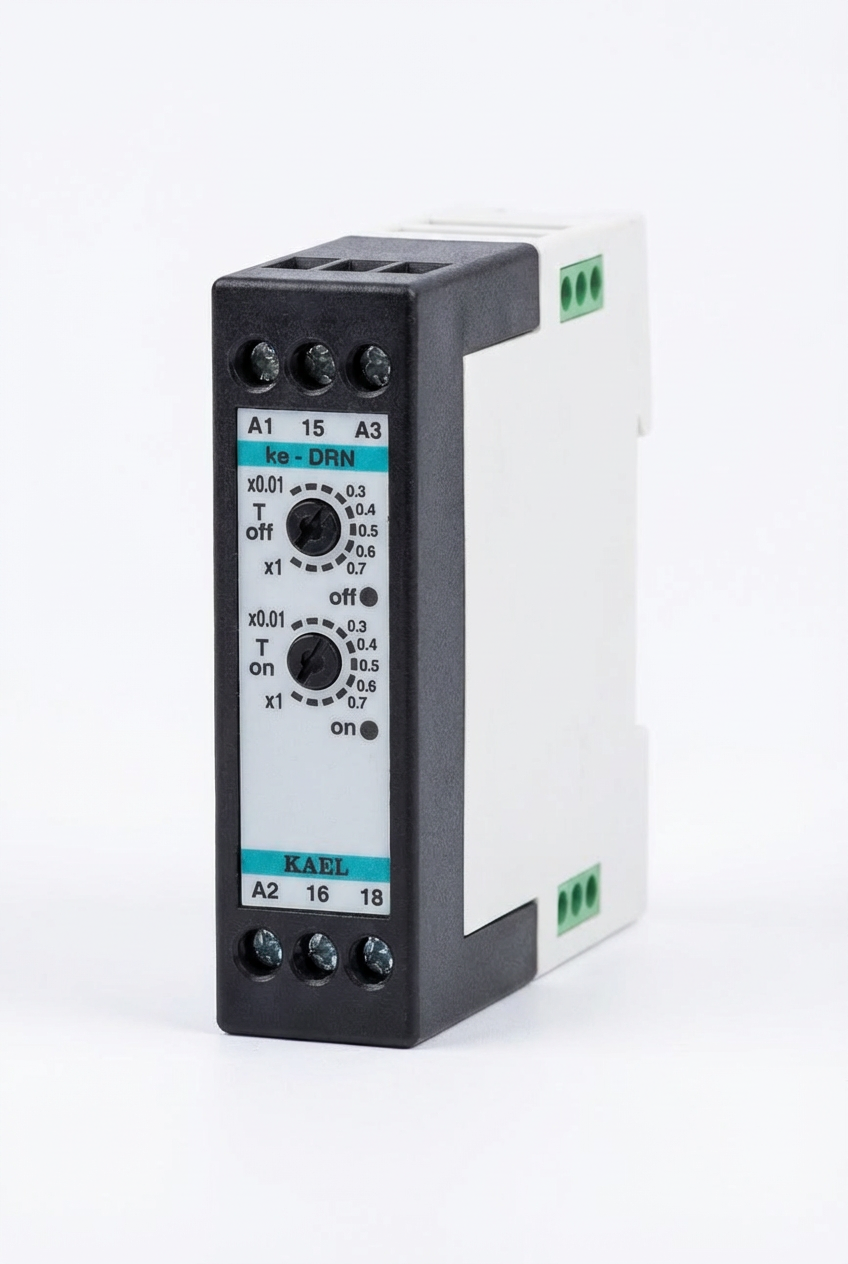

Cihaz Özellikleri ve Ayarları
Cihaz üzerinde iki ana ayar düğmesi (potansiyometre) bulunur:
• T off (Bekleme Süresi): Rölenin pasif (çıkış vermediği) süreyi ayarları.
• T on (Çalışma Süresi): Rölenin aktif (çıkış yaptığı) süreyi ayarlar.
• Zaman Aralığı: Kadran üzerindeki x0.01 ve x1 gibi çarpanlar, süreyi saniye veya dakika bazında hassas ayarlamanıza olanak tanır.
• Besleme ve Bağlantı (Terminal Bilgileri):
• A1 – A2 – A3: Besleme bağlantılarıdır. modeller için farklı voltaj seçenekleri (24V AC/DC veya 220V AC gibi) kullanılır.
• 15, 16, 18: Röle kontak uçlarıdır.
• 15: Ortak uç (COM)
• 16: Normal olarak Kapalı (NC)
• 18: Normal olarak Açık (NO)
