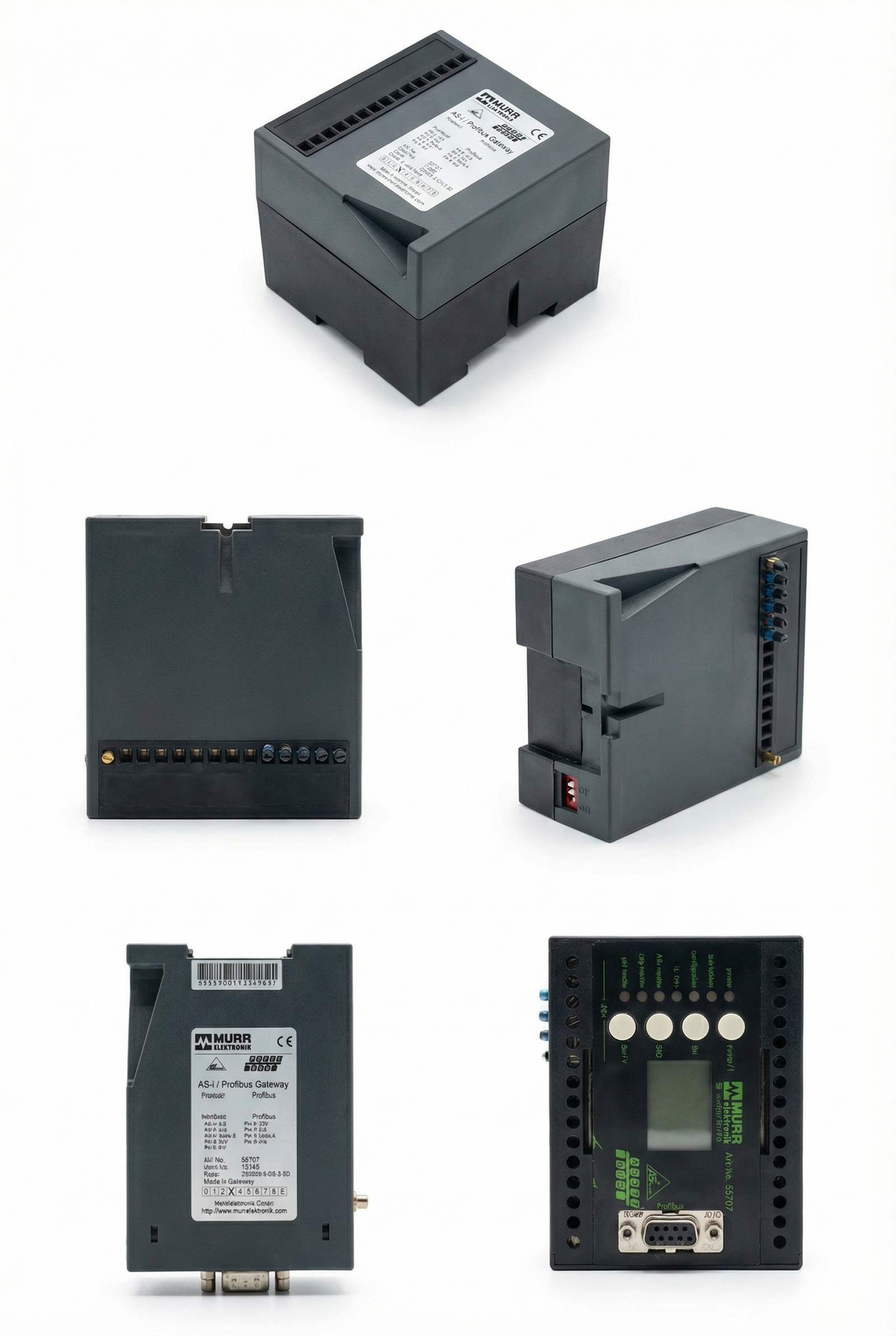

Murrelektronik AS-i / Profibus Gateway
Bu Cihaz Nedir?
Bu cihaz, iki farklı endüstriyel haberleşme protokolü (dil) arasında tercümanlık yapan bir köprüdür. Sahadaki sensör ve aktüatörlerden gelen verileri toplayan AS-Interface (AS-i) hattı ile fabrikadaki ana kontrol ünitesinin (PLC) konuştuğu Profibus DP hattını birbirine bağlar.
Ne İşe Yarar?
• Protokol Dönüştürme: Sahadaki basit sistemler (butonlar, sensörler, valfler) bölümleri Profibus üzerinden PLC’ye (örnek Siemens S7 serisi) aktarılır.
• Kablolama Tasarrufu: Karmaşık kablo yığınları yerine, tek bir AS-i yassı kablo ile birçok cihaz kontrol kurtarma olanağı tanır.
• Sistem İzleme: Üzerindeki ekran ve LED’ler sayesinde hattaki hatalar, cihazın adreslerini ve çalışmasının uzaktan görülmemesini sağlar.
Teknik Özellikler (Ürün No. 55707)
resimlerden elde edilen bilgiler cihazın temel özelliklerine göre şunlardır:
• Üretici: Murrelektronik (Alman malı).
• Model/Ürün No: Ürün No. No. 55707.
• Haberleşme Arayüzleri: * Profibus DP: Alt kısımdaki 9 pinli D-Sub bağlantılarını üzerinden bağlar.
• AS-Interface: Üst kısımdaki klemenslerden yapılır (AS-i Master özelliğindedir).
• Kontrol Paneli: Ayar yapmak ve durum izlemek için küçük bir LCD ekran ve 4 adet kontrol butonu (Mode, Set, OK, ESC) bulunur.
• Durum Göstergeleri: güç, veri yolu aktif, yapılandırma hatası, U AS-i gibi durumları gösteren LED bağlantı noktaları mevcuttur.
• Montaj: Standart 35mm DIN rayına monte edilecek şekilde tasarlanmıştır.
