Açıklama
Nedir ve Ne İşe Yarar?
Bu cihaz, düşük voltajlı bir sinyal (örneğin bir PLC’den gelen 24V DC sinyali) ile daha yüksek voltajlı veya akımlı bir yük (motor, lamba, valf vb.) güvenli bir şekilde anahtarlamak için kullanılır.
• İzolasyon Sağları: Kontrol sistemi (PLC) ile yüksek güç tarafı arasında fiziksel bariyer oluşturabilen ana sistemi korur.
• Sinyal Dönüştürme: Zayıf bir elektrik sinyalini, mekanik bir anahtarlamayla değiştirilmesini sağlar.
• Yer Tasarrufu: “İnce” (ince) yapısı sayesinde elektrik uygulamalarıki DIN rayında çok az yer kaplar.

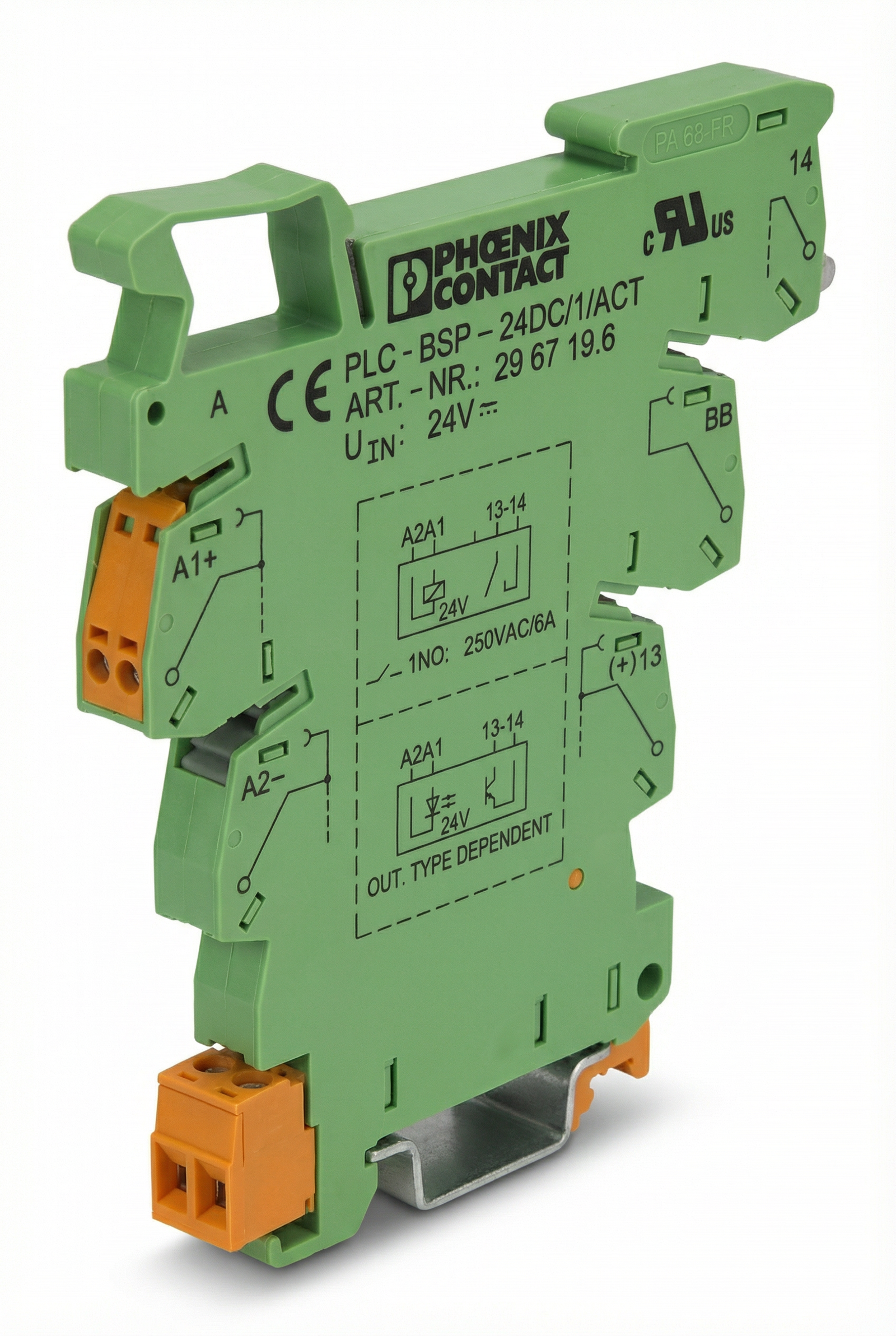

Cihaz Özellikleri (Model: 29 67 19 6)
Üzerindeki yazılara dayanan teknik özellikler şunlardır:
• Marka/Model: Phoenix Contact PLC-BSP – 24DC/1/ACT
• Giriş Voltajı (\bm{U_{IN}}): 24V DC. Bu, röleyi tetiklemek için gereken voltajdır.
• Anahtarlama Kapasitesi: Maksimum 250V AC / 6 A. Yani 250 Volta kadar olan cihazlar, 6 Amper kadar akımla çalıştırılabilir.
• Kontak Yapısı: 1 NO (Normalde Açık). Tetikleme geldiğinde devreyi kapatır (elektriği geçirir).
• Bağlantı Tipi: Yaylı terminal (Yaylı kafes) sistemine sahiptir, kabloları vidalamadan takmanıza olanak tanır.
• Montaj: Standart NS 35/7,5 DIN raylarına uygundur.
