Pnömatik Filtre Grubu ve Selenoid Valf Kontrol Bloğu.

Description

🔔  UYARI

Hazır çalışan makinadan sökülmüştür. Söküm sonrası test edilmemiştir.

Cihazın Bileşenleri ve Özellikleri

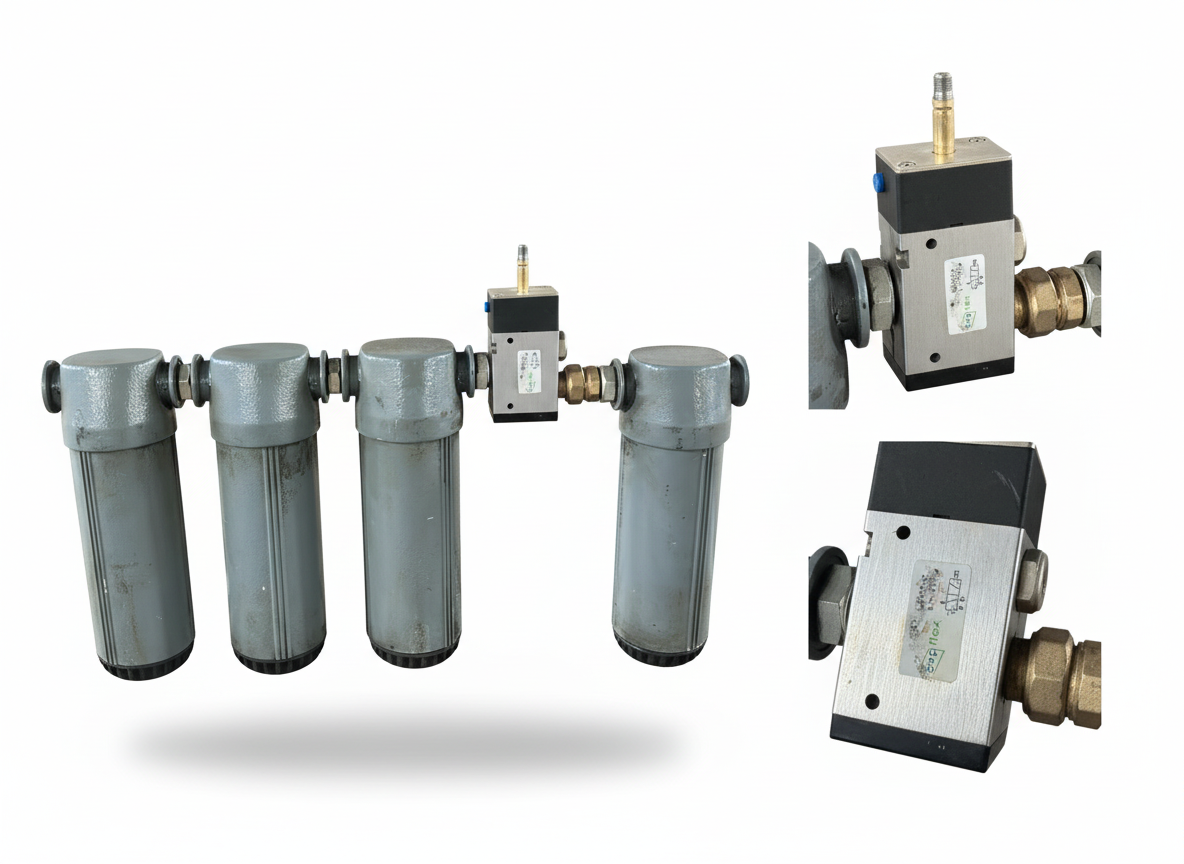

1. Çok Kademeli Filtreleme (Gri Tüpler):

   • Sıralı halde duran bu dört büyük tüp, havanın kademeli olarak temizlenmesini sağlar.

   • Su Ayırıcı: Havadaki nemi yoğunlaştırarak dibe çöktürür.

   • Yağ Tutucu: Kompresörden gelen ince yağ buharını süzer.

   • Partikel Filtresi: Toz ve metal parçacıklarını tutarak hassas ekipmanların bozulmasını önler.

2. Expflex Selenoid Valf (Ortadaki Metal Blok):

   • Marka: Üzerindeki etikette “Expflex” markası görünüyor.

   • Tip: 3/2 veya 5/2 yön kontrol valfidir (üzerindeki şemaya göre havanın akış yönünü elektrikle değiştirir).

   • Çalışma Prensibi: Üst kısımdaki pirinç pime takılacak bir bobin sayesinde, elektrik sinyali ile hava akışını açıp kapatır veya yönlendirir.

   • Basınç Aralığı: Etiketteki silik kısımdan anlaşıldığı üzere, genellikle $0.15$ ile $0.8$ MPa (yaklaşık 1.5 – 8 bar) basınç aralığında çalışır.

3. Bağlantı Yapısı:

   • Bloklar birbirine nipeller ve rakorlarla bağlanmış. Bu, yüksek basınca dayanıklı ve sızdırmaz bir yapı sunar.
